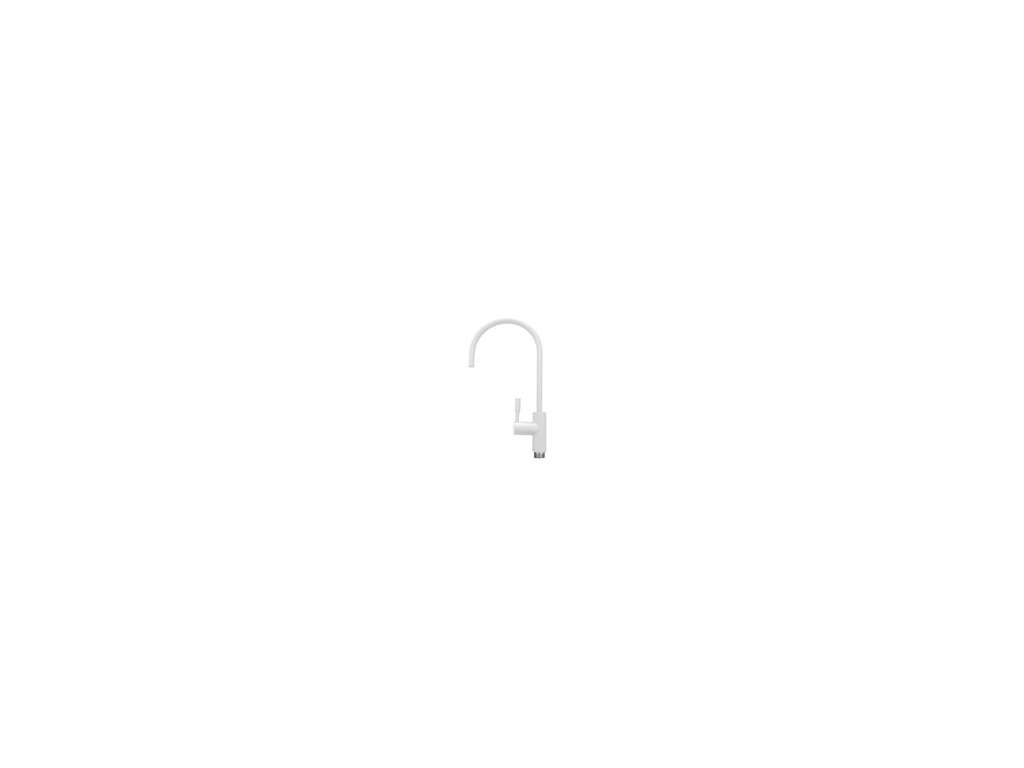

Přepínač P7ak bílý - pro filtry pod kuchyňskou linku

Přepínač jednoděrový.

Připojení pod kuchyňskou linkou se provádí specifickým ventilem, který má více funkcí: umožňuje jak připojení k tlakové vodě pro přívod do filtračních prvků, tak i přívod filtrovací (upravené) vody do výtokové části. Filtrační prvky se nacházejí pod kuchyňskou linkou, zatímco ventil s výtokem je umístěn přímo na lince.

Technické specifikace:

• Výška výtokového ramena od pracovní desky je 290 mm (vnější část ramene).
• Šířka přepínače je 205 mm.
• Velikost otvoru pro instalaci ventilu je 23 mm.
• Délka tlakových hadic je 1 m.
• Závit na konci tlakové hadice má velikost 3/8".

Obsah balení přepínače P7ak:

• 1x ventil s výtokovým ramenem včetně 3 tlakových hadic (každá o délce 1 m). Na jedné hadici je matice se závitem 3/8" (vše je spojené v jeden celek, rameno lze tlakem nahoru vysunout, obsahuje 3 vyměnitelná těsnění).
• 1x horní krytka (vnější průměr 47 mm).
• 1x černé těsnění pro použití pod kuchyňskou linku či dřez.
• 1x kovová podložka s vnějším průměrem 44 mm.
• 1x zubatá podložka.
• 1x matice.
• 1x T-kus pro odklon vody z rohového ventilu.
• 1x kulový ventil pro omezení průtoku (snižuje průtok filtrem, nikoliv tlak vody).
• 1x trubička (nemusí být vždy součástí, závisí na skladové dostupnosti; pokud máte T-kus s převlečnou maticí, nepotřebujete trubičku; jinak ji využijete pro spojení T-kusu a rohového ventilu pod kuchyňskou linkou).

(Pořadí podložek a těsnění: na kuchyňské lince je krytka; pod linkou či dřezem jako první černé těsnění, dále kovová podložka, zubatá podložka a nakonec matice pro upevnění ventilu a zajištění stability na kuchyňské lince.)

Praktická rada pro montáž:

Po upevnění ventilu na kuchyňské lince začněte s montáží kulového ventilu a T-kusu na hadici s maticí. Matice není otočná, je pevná; po dotažení kulového ventilu na matici jej vložte do rohového ventilu ve vaší kuchyni.

Poznámka: Pouze propojení tlakové vody do ventilu je pod stálým tlakem, zatímco připojené filtrační zařízení je pod tlakem pouze během filtračního procesu. Všechny komponenty systému Dionela snesou tlak do 10 atmosfér, ale doporučujeme zabránit neustálému napojení na tlak vody.
